specificazioni
Velocità di taglio: 0-30000mm / min
Formato grafico supportato: AI, BMP, DST, DWG, DXF, DXP, LAS, PLT, Altro
Applicazione: taglio laser
Condizione: Nuovo
Spessore di taglio: 6mm
CNC o no: sì
Modalità di raffreddamento: raffreddamento ad aria
Software di controllo: FSCUT2000, software di taglio speciale Chutian
Luogo di origine: Anhui, Cina (continente)
Certificazione: CCC, ISO
Servizio post-vendita fornito: Ingegneri disponibili per la manutenzione delle macchine all'estero
Campi di applicazione

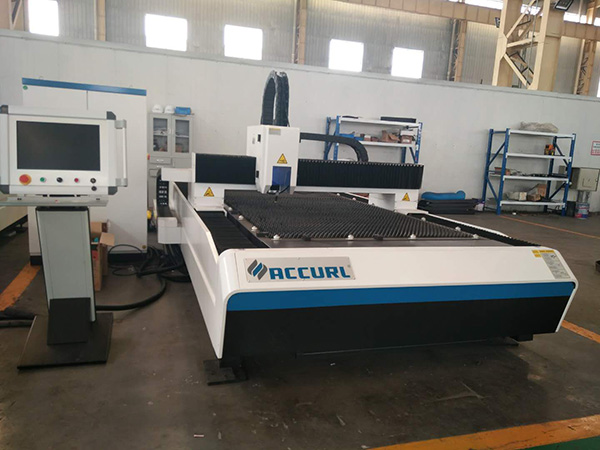

La macchina adotta il più sofisticato laser IPG / SPI, combinando la macchina CNC Gantry progettata dalla nostra azienda e il corpo saldante ad alta resistenza, dopo la ricottura ad alta temperatura e la lavorazione di precisione con una grande fresa CNC. Ha una buona rigidità e stabilità con viti a ricircolazione di sfere di precisione, corsa di guida lineare. È principalmente per il taglio di lamiere al di sotto di 8 mm in alta velocità e alta precisione. Il laser a fibra presenta una serie di vantaggi, come alta qualità del fascio, alta luminosità, elevati tassi di conversione, assenza di manutenzione, funzionamento stabile e affidabile di basso costo e dimensioni ridotte, ecc. Il taglio ad aria compressa è il livello più avanzato di taglio laser , che è particolarmente adatto per l'acciaio inossidabile, il taglio di precisione in acciaio del cartone. È ampiamente usato in prodotti in metallo, hardware, macchinari di precisione, ricambi auto, occhiali, gioielli, targa, elettronica, giocattoli, pubblicità e altre industrie.
Descrizione per la macchina:
1. Schema e composizione del prodotto
La macchina per taglio laser in fibra è composta da laser a fibra, testa di taglio, sistema di controllo, sistema di raffreddamento, unità macchina, sistema di degustazione di scarico, ecc.
2. Prestazioni del prodotto
Ampiamente usato nel taglio di lamiere, come acciaio al carbonio, acciaio inossidabile, acciaio legato e altri materiali metallici. Inoltre possiamo elaborare varie forme e dimensioni di parti; tagliando tutti i tipi di testo, logo e pattern.
Gamma di taglio: Board 3000mm * 1500mm,
Spessore del taglio di acciaio al carbonio: 0,2mm-6mm
Larghezza di taglio: 0,08-0,15 mm
La macchina X, Y, l'asse Z percorrono 3000mm * 1500mm * 100mm
Precisione di posizionamento: ± 0,05 mm / 1000 mm
Ripeti la precisione di posizionamento: ± 0.03mm / 1000mm
Velocità minima standard della macchina: 30m / min
La massima velocità al minimo: 50m / min
Tavola spessa 1mm O2 Velocità di taglio massima:
(Laser IPG-1000) 10m / min
(Laser SPI-CW-1500) 15m / min
Profondità di taglio massima:
Acciaio al carbonio (O2) 7mm
Acciaio inossidabile (N2) 3,5 ~ 4mm
Acciaio inossidabile (O2) 6mm
3. L'elenco del sistema del prodotto:
Laser
Laser laser: 1000 W (SPI opzionale)
Percorso ottico esterno e testa di taglio
Testa di taglio laser Testa di taglio automatica di alta precisione
Sensore capacitivo BCS100, seguito automatico
Lente di messa a fuoco 25,4 F = 100
La macchina host
Piattaforma della macchina e accessori Testa di taglio 3000mm * 1500mm
Vite a ricircolo di sfere 4010 ad alta velocità della vite X; La rotaia 35 mute; TAIWAN HIWIN
L'asse Y della vite 5050 ad alta velocità della guida di rotolamento; La guida 45 mute; TAIWAN HIWIN
Riduttore planetario VRB140, Giappone SHIMPO
Bearing Japan, NSK
Copertura antipolvere Qingdao, HEMA
Catena di trascinamento PKK, Cina
